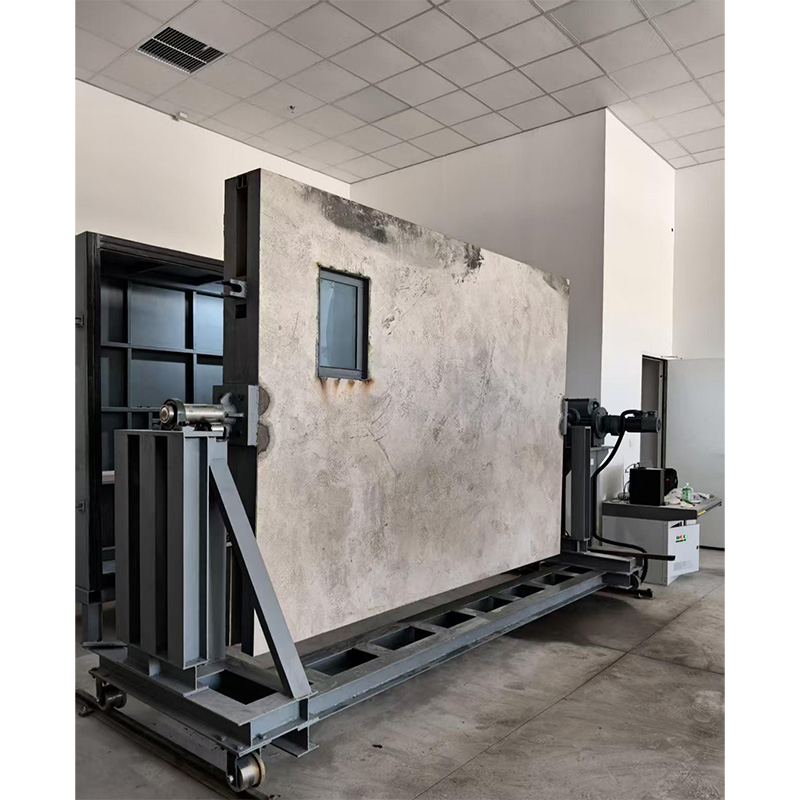

The thermal insulation testing device for building walls is suitable for testing the thermal insulation properties of various materials such as walls, insulating glass and laminated glass. The equipment can realize the method of protective heat box and calibration heat box through different configurations. Accordingly, can according to specific condition, adjust measures to local conditions ground is used, give full play to its advantage.The box body of the equipment is made of "wood frame sandwich filled with polyurethane foam". The box body has good insulation and sealing performance, which makes the temperature control and experimental repeatability more stable. It is the first one in China. 1. standard of execution GB/T13475-2008《Thermal insulation - Determination of steady-state thermal transmission Properties - Calibrated and guard hot box》 2. Main technical parameters 1)Método de caja de calor protectora 2) Método de caja de calor de calibración

caja de medición	caja caliente
Área de medición: 1,2×1,2 m	Área de medición: 1,84×1,84 m
Características estructurales: La estructura que está conectada con la caja protectora mediante el modo móvil mejora el efecto de aislamiento y sellado del equipo.	Especificaciones: L2140×W780×H2140 mm
	Rango de control de temperatura: continuamente ajustable desde temperatura ambiente ~+50 ℃
Rango de control de temperatura: continuamente ajustable desde temperatura ambiente ~+50 ℃	Fluctuación de la temperatura del aire en la caja: ≤±0,1 ℃
Fluctuación de la temperatura del aire en la caja: ≤±0,1 ℃	Potencia de calefacción: ≤700W
Potencia de calefacción: ≤700W
Caja protectora	caja fria
Especificaciones: L2140×W780×H2140 mm	Especificaciones: L2140×W450×H2140 mm
Rango de control de temperatura: continuamente ajustable desde temperatura ambiente ~+50 ℃	Potencia de refrigeración: ≤1500W
Fluctuación de la temperatura del aire en la caja: ≤±0,2 ℃ Potencia de calefacción: ≤700W	Rango de control de temperatura de la caja fría: ajustable continuamente desde temperatura ambiente ~-20 ℃ (temperatura ambiente inferior a 25 ℃)
Caja fría:	Fluctuación de la temperatura del aire en la caja: ≤±0,2 ℃
Especificaciones: L2140×W450×H2140 mm	Potencia de calefacción: ≤2000W
Fluctuación de la temperatura del aire en la caja: ≤±0,1 ℃
Rango de control de temperatura: continuamente ajustable desde temperatura ambiente ~-20 ℃	Caja de muestras:
La potencia de refrigeración: ≤1500W	tamaño: L2140×W400×H2140 milímetro
Potencia de calefacción: ≤2000W	Equipment power supply: three - phase five - wire system380V   4.8kW
Caja de muestras:	Número de sensores de temperatura de resistencia de platino: 108个
tamaño: L2140×W400×H2140 milímetro	Error de medición: ≤±5%
Equipment power supply: three - phase five - wire system380V  5.5kW
Número de sensores de temperatura de resistencia de platino: 126
Error de medición: ≤±5%

3. Temperature control system Debido al amplio conocimiento de las condiciones en el sistema de prueba de la cámara (- 10 ℃, 20 ℃), en la producción del sistema de refrigeración solo se puede cumplir con los requisitos de prueba de temperatura más baja, al mismo tiempo considerar determinar la eficiencia de enfriamiento, la velocidad de enfriamiento y el requisito de precisión del control de temperatura es muy alto, si la potencia de calentamiento constante, es difícil garantizar la estabilidad de la temperatura, nuestra empresa adopta el método de control PID por computadora, la caja de medición, la caja de protección y el control de temperatura de la caja fría es bastante estable. 4. model

tamaño	Método de detección	Tamaño de apertura de la caja de medición (largo x ancho)	Tamaño total del equipo (L×An×Al)
JW10	Método de caja de calor de calibración	1000×1000mm	1500×1500×1500mm
JW12	Método de caja protectora de calor	1200×1200 milímetros	2400×2500×2450mm
JW18	Método de caja de calor de calibración	1800×1800 milímetros	2400×2500×2450 milímetros
